概述

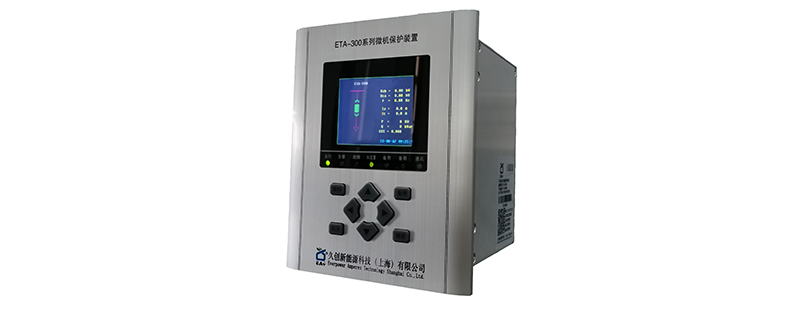

       ETA-300M电动机保护单元主要适用于3～10KV电压等级的高压电动机，由于通常有较多的电动机在高压母线上并列运行，形成“电动机群”，在有些场合甚至还有并联补偿电容器，这样就形成了短路故障时独有的特性，当电动机内部发生短路故障时，除故障电流存在基波分量外，还有非周期电流分量和高次谐波，此外“非故障电动机群”向故障点要提供启示值较大、数值和频率逐渐衰减的暂态电流，这些电流容易引起非故障电动机速断保护的误动作。单元采用特有的设计原理使其能安全的防止其误动作。单元单独配备于一次开关设备，也可集中组屏。通过规范的现场总线接口，支持多个节点协同工作，实现系统级管理和综合信息共享。

       本系列单元采用元件－工程－用户三级可编程模式、现场可编程技术（ISP），具备适用于电力系统的PLC功能，在替代传统方法的基础上可实现其无法完成的二次方案。

技术参数

直流电源            额定电压                   110V/220V   DC

                         允许范围                   允许偏差+20%～-10%

交流电源            额定电压                   110V/220V   AC

                         允许范围                  允许偏差+20%～-20%

额定交流数据      相电压                     100V

                         零序电压                  100V

                         交流电流                  5A或1A

                         零序电流                  1A

                         额定频率                  50Hz

工作环境条件      温度范围                 -25～55℃

                         相对湿度                  45～80% 允许短时95%无凝露

                         大气压力                  80～110kPa

                         海拔高度                  ＜3000m

功能参数              电流互感器CT回路数    7

                         电压互感器PT回路数    3

                         逻辑信号输入              8

                         信号输出/继电器         13

                         通讯功能                    RS485和以太网

保护功能            三段式带启动过程的三相过流保护

                         反时限保护

                         零序过流保护

                         一段式过流保护

                         过压保护

                         欠压保护

                         负序过流保护

                         负序启动过流保户

                         自动重合闸

                         可编程的外部跳闸、告警输入
