概述

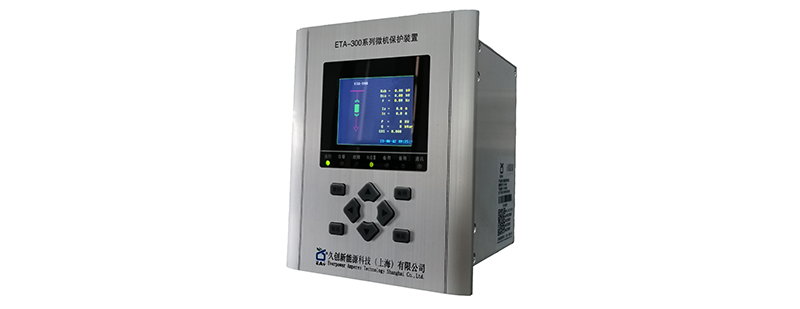

ETA-300系列微机保护单元是适用于10KV以下电压等级中性点不接地、经消弧线圈接地或经小电阻接地配电网络、变电站的微机型产品。提供对输电线路和变压器、电容器、电动机等主设备的保护、控制、测量及监视功能。单元采用单元化的设计使其能方便地配备于一次开关设备，也可集中组屏。通过规范的现场总线接口，支持多个节点协同工作，实现系统级管理和综合信息共享。

本系列单元采用元件－工程－用户 三级可编程模式、现场可编程技术（ISP），具备适用于电力系统的PLC功能，在替代传统方法的基础上可实现其无法完成的二次方案。因此，ETA-300系列微机保护单元符合此方面技术的未来发展方向，是构成变、配电自动化系统的理想基础设备。

主要特点

● 使用STM32F407VGT6处理器，采用高性能的ARM Cortex-M4 32位RISC内核，Cortex-M4内核具有单精度浮点单元（FPU）。支持所有Arm单精度数据处理指令和数据类型它还实现了一整套DSP指令和一个内存保护单元（MPU），从而增强了应用程序的安全性。运行频率最高可达168MHZ。硬件设计精练，配备工业级元件，保障单元稳定可靠运行。

● 表贴工艺，多层板布线。主要信号回路配有电磁干扰吸收元件，单元具备了优良的电磁兼容特性，适用于恶劣的电磁环境。

● 包括RS485、以太网在内的两种通信接口，增强的通信协议，除传输正常数据之外，还可传输实时波形、物理数据块等。

● 完善的自检功能，包括整定参数，存贮元件，操作回路，测量回路等异常监视，使运行管理人员对单元的工作情况能准确地把握。

● 简约的结构设计

● 符合国标GB/T3047插件机箱要求的简便安装方式：接线采用即插即拔的插头联接方式，易于安装和维护。

● 模块化的硬件体系：硬件体系采用模块化、系统化和标准化设计，避免AT开路，VT短路。便于批量生产和现场维护，有利于减少备品备件。

技术参数

额定数据

环境条件

各整定元件误差

延时元件整定范围及误差

0s～1s（含2s）范围内不超过30ms，1～100s范围内不超过整定值的±2%
