概述

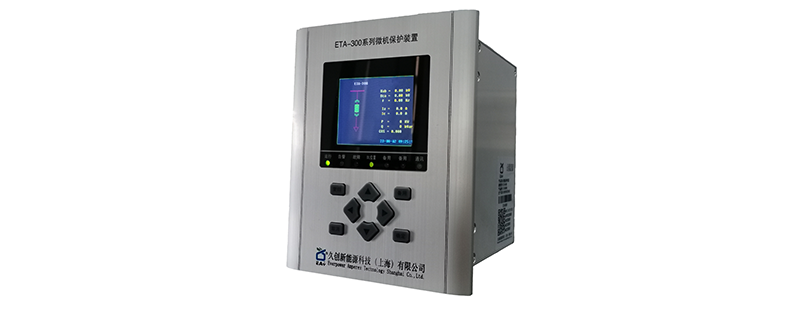

        ETA-300P母线监测级电压并列单元主要适用于保护10kV以下电压等级各种运行方式的电力系统中，可监测三相母线电压和开口三角电压的波动，具有PT柜熔断器熔断及断线检测和单相接地报警功能。并可自动或手动切换/并列电压小母线。

      本系列单元采用元件－工程－用户三级可编程模式、现场可编程技术（ISP），具备适用于电力系统的PLC功能，在替代传统方法的基础上可实现其无法完成的二次方案。

技术参数

直流电源              额定电压                   110V/220V   DC

                           允许范围                   允许偏差+20%～-10%

交流电源              额定电压                   110V/220V   AC

                           允许范围                   允许偏差+20%～-20%

额定交流数据        相电压                      100V

                           额定频率                   50Hz

工作环境条件        温度范围                  -25～55℃

                           相对湿度                   45～80% 允许短时95%无凝露

                           大气压力                   80～110kPa

                           海拔高度                   ＜3000m

功能参数                电压互感器PT回路数    8

                           逻辑信号输入             6

                           信号输出/继电器         5

                           通讯功能                   RS485和以太网

保护功能              I段PT熔断器熔断或电压小母线断线

                           II段PT熔断器熔断或电压小母线断线

                           I段PT开口三角电压过高母线单相接地

                           II段PT开口三角电压过高母线单相接地

                           可编程的外部跳闸、告警输入
