概述

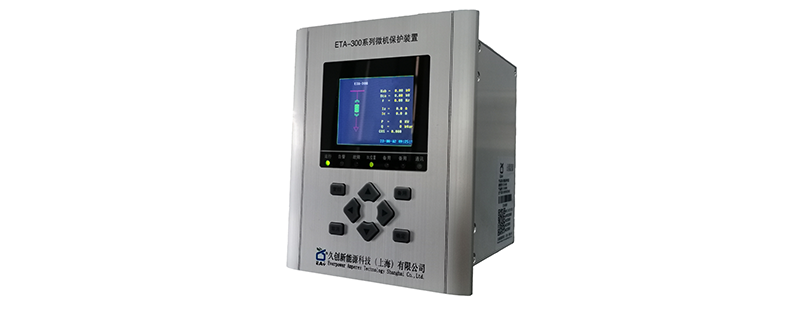

        ETA-300L线路保护单元主要适用于10KV以下电压等级电网的架空线路、电缆、母线以及各种馈出线，单元是以电流电压保护及三相重合闸和低频减载保护为基本配置，采用单元化的设计使其能方便地配备于一次开关设备，也可集中组屏。通过规范的现场总线接口，支持多个节点协同工作，实现系统级管理和综合信息共享。

      本系列单元采用元件－工程－用户三级可编程模式、现场可编程技术（ISP），具备适用于电力系统的PLC功能，在替代传统方法的基础上可实现其无法完成的二次方案。

技术参数

直流电源           额定电压                    110V/220V   DC

                        允许范围                    允许偏差+20%～-10%

交流电源           额定电压                    110V/220V   AC

                        允许范围                    允许偏差+20%～-20%

额定交流数据     相电压                       100V

                        零序电压                    100V

                        交流电流                    5A或1A

                        零序电流                    1A

                        额定频率                    50Hz

工作环境条件    温度范围                    -25～55℃

                        相对湿度                    45～80% 允许短时95%无凝露

                        大气压力                    80～110kPa

                        海拔高度                    ＜3000m

功能参数             电流互感器CT回路数     7

                        电压互感器PT回路数     3

                        逻辑信号输入               8

                        信号输出/继电器          13

                        通讯功能                     RS485和以太网

保护功能           速断保护

                        过流保护

                        过负荷保护

                        反时限保护

                        零序过流保护

                        低频减载保护

                        过压保护

                        欠压保护

                        负序过流保护

                        负序电压保户

                        自动重合闸

                        可编程的外部跳闸、告警输入
