概述

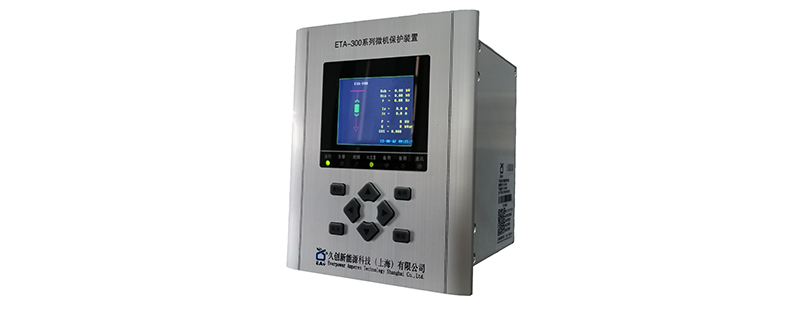

       ETA-300Q备用电源自动投切单元主要适用于10kV以下电压等级运行方式的电力系统中需带备自投功能的母分开关，或双电源进线一主一备运行方式的电力系统中带自投功能的备用进线的保护。通过规范的现场总线接口，支持多个节点协同工作，实现系统级管理和综合信息共享。

本系列单元采用元件－工程－用户三级可编程模式、现场可编程技术（ISP），具备适用于电力系统的PLC功能，在替代传统方法的基础上可实现其无法完成的二次方案。

技术参数

直流电源          额定电压                      110V/220V   DC

                       允许范围                      允许偏差+20%～-10%

交流电源          额定电压                      110V/220V   AC

                       允许范围                      允许偏差+20%～-20%

额定交流数据    相电压                         100V

                       交流电流                      5A或1A

                       额定频率                      50Hz

工作环境条件    温度范围                      -25～55℃

                       相对湿度                      45～80% 允许短时95%无凝露

                       大气压力                      80～110kPa

                       海拔高度                     ＜3000m

功能参数          电流互感器CT回路数      5

                       电压互感器PT回路数      8

                       逻辑信号输入                8

                       信号输出/继电器           13

                       通讯功能                      RS485和以太网

保护功能          速断保护

                       过流保护

                       过负荷保护

                       备自投（线路备用方式）

                       备自投（母联备用方式）

                       备自投（来电自复方式）
