概述

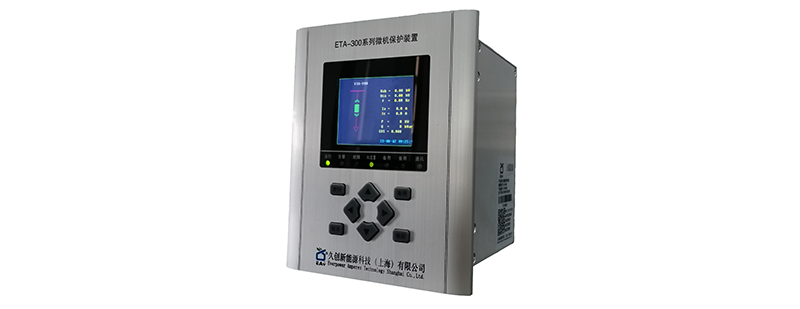

       ETA-300T变压器保护单元主要适用于保护10kV以下电力系统中厂用变压器、接地变压器和配电变压器的高压开关柜。单元采用单元化的设计使其能方便地配备于一次开关设备，也可集中组屏。通过规范的现场总线接口，支持多个节点协同工作，实现系统级管理和综合信息共享。

      本系列单元采用元件－工程－用户三级可编程模式、现场可编程技术（ISP），具备适用于电力系统的PLC功能，在替代传统方法的基础上可实现其无法完成的二次方案。

技术参数

直流电源          额定电压                     110V/220V   DC

                       允许范围                    允许偏差+20%～-10%

交流电源          额定电压                    110V/220V   AC

                       允许范围                    允许偏差+20%～-20%

额定交流数据    相电压                       100V

                       零序电压                    100V

                       交流电流                    5A或1A

                       零序电流                    1A

                       额定频率                    50Hz

工作环境条件    温度范围                    -25～55℃

                       相对湿度                    45～80% 允许短时95%无凝露

                       大气压力                    80～110kPa

                       海拔高度                   ＜3000m

功能参数          电流互感器CT回路数    7

                       电压互感器PT回路数    3

                       逻辑信号输入              8

                       信号输出/继电器         13

                       通讯功能                    RS485和以太网

保护功能          速断保护

                       过流保护

                       过负荷保护

                       反时限保护

                       零序过流保护

                       过压保护

                       欠压保护

                       负序过流保护

                       负序电压保户

                       自动重合闸

                       可编程的外部跳闸、告警输入
